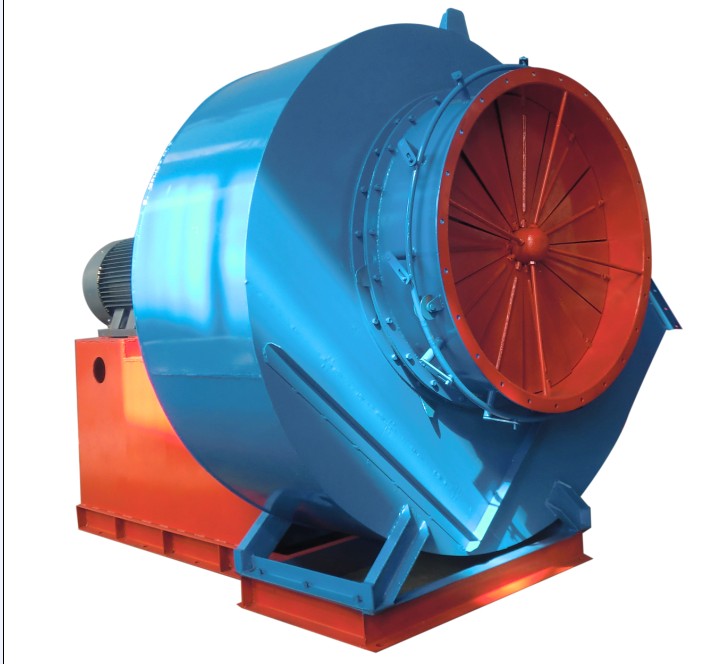

G/Y4-73-锅炉离心通引风机

作者：admin 发布时间：2023-09-16 11:09 浏览次数 :

我厂生产的G4-73与Y4-73型锅炉通、引风机适用于火力发电厂中2-670吨/时蒸气锅炉的通，引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。
通风机输送的介质为空气，达到温度不得超过80℃；引风机输送的介质为烟气，达到温度不得超过250℃。
　　在引风机前，必须加装除尘装置，以保证进入风机的烟气中含尘量尽量少。根据一般电厂使用情况，除尘效率不得低于85%。
　　1、通风机与引风机制成单吸入，有№8-31.5各14个机号。
　　2、每种风机又可制成左旋转或右旋转两种形式。从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以"右"表示，如叶轮按逆时针方向旋转，称为左旋转风机，以"左"表示。
　　3、风机的出风口位置，以机壳的出风口角度表示。
　　4、风机传动方式为D式，电机与风机连接均采用弹性联轴器直联传动。
　　5、产品全称举例如下：G4-73-11№.18D右90°。
　　　　　　　　　　　　　Y4-73-11№.18D右0°。
　　其中:G,Y分别表示锅炉通风机与锅炉引风机,达到效率点的压力系数为0.437,10倍后化整(4)，比转数73，11表示单吸一次设计，№.18表示叶轮直径1800mm。
　　G/Y4-73-11锅炉离心通引风机有8D、9D、10D、11D、12D、14D、16D、18D、20D、20F、22F、25F、28F、291/2F、311/2F 15号。

G4-73锅炉离心通风机性能参数：

机号 NO	转速 r/min	流量 m3/h	全压 Pa	电机功率 kW
8D	1450	16156-30993	1400-2104	18.5
9D	1450	23003-44128	1775-2668	30-37
9D	960	15229-29216	775-1163	11
10D	1450	31554-60533	2194-3301	55
	960	20891-40077	958-1437	15-18.5
	730	15886-30475	553-829	7.5
11D	1450	41999-80570	2659-4003	75-90
	960	27806-43343	1160-1741	22-30
	730	21144-40562	669-1004	11
12D	1450	54526-104600	3171-4777	132-160
	960	36100-69253	1381-2075	37-45
	730	27451-52661	797-1196	15-18.5
14D	1450	86586-166100	4333-6541	280-315
	960	57326-109970	1883-2831	75-90
	730	43591-83624	1086-1630	37-45
16D	960	85571-164150	2465-3709	185
	730	65069-124820	1420-2133	75
	580	51699-99178	894-1343	45
18D	960	121830-233730	3126-4710	280-315
	730	902648-177730	1800-2705	132
	580	73610-141210	1133-1702	75
20D	960	167130-320610	3870-5837	450-560
	730	127080-243800	2225-3347	210-245
	580	100970-193700	1400-2104	110-132

Y4-73锅炉离心引风性能参数：

机号 NO	转速 r/min	流量 m3/h	全压 Pa	电机功率 kW
8D	1450	16156-30993	868-1303	11-15
9D	1450	23003-44128	110-1651	22-30
9D	960	15229-29216	481-721	7.5
10D	1450	31554-60533	1359-2041	37-45
	960	20891-40077	594-891	11
	730	15886-30475	343-515	5.5
11D	1450	41999-80570	1646-2474	55-75
	960	27806-43343	719-1079	18.5
	730	21144-40562	415-623	7.5-11
12D	1450	54526-104600	1961-2949	90-110
	960	36100-69253	856-1285	30
	730	27451-52661	495-742	11-15
14D	1450	86586-166100	2676-4029	185-220
	960	57326-109970	1167-1752	55-75
	730	43591-83624	674-1010	22-30
16D	960	85571-164150	1526-2293	110-132
	730	65069-124820	880-1321	45-55
	580	51699-99178	555-833	45
18D	960	121830-233730	1934-2908	200-220
	730	902648-177730	1115-1674	90-110
	580	73610-141210	703-1055	45-55
20D	960	167130-320610	2392-3598	355
	730	127080-243800	1378-2070	132-160
	580	100970-193700	868-1303	75-90
