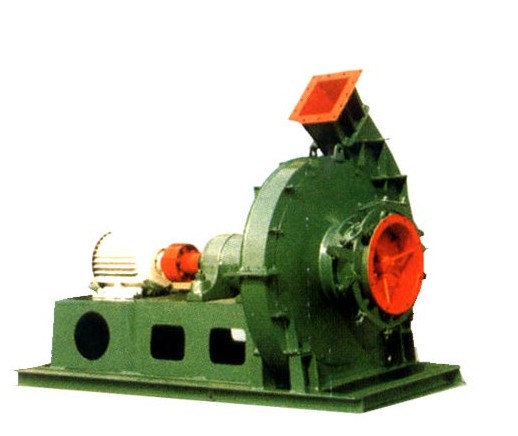

GY1-18—GY20-18

一、风机的用途、特点

　　GY1-18～GY20-18引风机是1t/h～20t/h工业锅炉配套的专用引风机。本公司集多年生产之经验，经实地考察及锅炉配套之需开发推出该系列引风机。

　　本系列风机的特点：具有较高的效率，性能曲线平坦，高效率运行区较为宽广。

　　引风机的进口烟气温度不得超过250℃，烟气含尘量不得大于400mg/m3。

二、GY1-18～GY20-18型锅炉离心引风机性能参数表
性能表中提供的参数，引风机按排烟温度为150℃，大气压力为101325Pa，气体密度为0.83kg/m3计算。

三、风机的型式和结构
该系列引风机做成单吸式，可制成顺时针旋转或逆时针旋转两种型式。从电动机一端正视，叶轮工作时顺时针旋转称为顺时针旋转风机，叶轮工作时逆时针旋转称为逆时针旋转风机。风机的出口角度可做成顺、逆0°、45°、90°、135°、180°、225°不同出口方向，特殊出口方向可订货时注明。
风机的传动方式：GY1－18为Ｃ式，GY2－18～GY20－18均为Ｄ式。
风机主要由叶轮、机壳、进风口、机架、传动组、调节门等组成。
四、风机的安装与使用
⒈ 安装前应对风机各部件进行全面检查，叶轮与机壳的旋向是否一致，各部件联结是否紧密可靠，叶轮、主轴、轴承等主要部件有否损伤，转动部是否灵活等，如发现问题应及时检修调整好。
⒉ 安装时，注意检查机壳及其它壳体内部不应有掉入或遗留工具和杂物，在一些接合面上，为防止生锈及减少拆卸困难，应涂上一些润滑油。注意：不允许将其进出管道的重量附加在风机机壳上。
⒊ 安装要求：
⑴ 按图纸所示的位置及尺寸安装，为得到高效率，特别要保证进风口与叶轮的轴向和径向间隙尺寸。
⑵ 安装调节门时，注意不要装反，要保证进气方向与叶轮旋转方向一致，即顺时针旋转风机应配用顺旋调节门，逆时针旋转风机应配用逆旋调节门。
⑶ 安装后，试拨传动组，检查是否过紧，或与固定部分有碰撞现象。出现不妥之处必须调整好。
⒋ 风机的试运转：
全部安装完毕，在总检合格后，才能进行试运转。为防止电机过载毁坏，机械运转试验，必须在无载荷的情况下进行（关闭进风管道中的闸门或调节门）。如运转情况良好，然后逐步打开调节门至满载荷正常工况（规定全压和流量），连续运转至规定的时间后如无异常现象发生，经检查合格，方可投入运行。在正常工况下的连续运行时间对于新安装机组一般不少于2小时，修理后安装的机组试运行时间不少半小时。
⒌ 风机的操作
(1) 风机的操作规程：风机启动前，应进行下列准备工作。
① 关闭调节门。
② 检查轴承箱油位是否在最低与最高油位之间。
③ 检查风机各部的间隙尺寸，转动部分与固定部分是否有碰撞及摩擦现象。
④ 检查电器线路及仪表是否正常。
当风机启动后，达到正常转速时逐渐开大调节门直至规定负荷为止。运转过程中，轴承温升不得高于40℃，表温不高于80℃。
(2) 风机的紧急停车。
如发觉风机有剧烈的噪声、振动、撞击、轴承的温度剧烈上升等反常现象，必须紧急停车，查明原因、排除故障。
五、风机的维护
为了避免由于维护不当而引起人为故障及事故发生，充分发挥设备的效能，延长设备的使用寿命。因此，必须加强风机的维护。
㈠ 风机维护工作注意事项：
1、只有在风机设备完全正常的情况下方可运转。
2、如果风机设备在检修后开动时，则需注意风机各部位是否正常。
3、定期清除风机内部特别是叶片处积灰和污垢等杂质，并防止锈蚀。
4、为确保人身安全，风机的维护必须在停车时进行。
㈡ 风机正常运转中的注意事项
1、如发现流量过大，不符使用要求或短时间内需要较少的流量时，可利用调节门进行调节，以达到使用要求。
2、对轴承箱的温度计及油标的灵敏性应定期进行检查。
3、在风机的开车、停车或运转过程中，如发现不正常现象时，应立即进行检查。
4、对于检查发现的小故障应及时查明原因，设法消除，如小故障不能消除或发现大故障的应立即进行检修。
5、除每次拆修后应更换润滑油外，注意油的品质，正常情况下，根据实际情况定期更换润滑油，定期检查叶轮，以便及时检修或更换叶轮。
六、风机运行中故障产生的原因
㈠ 风机振动剧烈
① 风机轴与电机轴不同心；
② 机壳或进风口与叶轮摩擦；
③ 基础的刚度不够或不牢固；
④ 叶轮铆钉松动或叶轮变形；
⑤ 叶轮轴盘孔与轴配合松动；
⑥ 机壳与支架、轴承箱与支架、轴承箱盖与座等联接螺栓松动；
⑦ 风机进、出口管道安装不良，产生共振；
⑧ 叶片上有积灰、污垢，叶片磨损、叶轮变形、轴弯曲使转子产生不平衡。
㈡ 轴承温升过高
① 轴承箱振动剧烈；
② 润滑油质量不良、变质或含有灰尘、砂粒、污垢等杂质或润滑油填充过少；
③ 轴承箱盖、座联接螺栓之紧力过大或过小；
④ 轴与滚动轴承安装歪斜，前后两轴承不同心；
⑤ 滚动轴承损坏或轴弯曲。
㈢ 电动机电流过大或温升过高
① 开车时进出气管内闸门未关严即带负荷启动；
② 风机输送之介质的密度过大或温度过低，使压力过大；
③ 主轴转速超过额定值；
④ 电动机输入电压过低或电源单相断电；
⑤ 电动机受轴承座剧烈振动的影响；
⑥ 电动机轴承内润滑脂过少或变质；
⑦ 电动机内轴承磨损，转子与定子相擦。
七、订货须知
⒈ 订货时应注明所需风机的型号，其风机的风压、流量、输送的介质密度或温度，出风口角度、风机的旋向及电机型号；
⒉ 特殊要求，可按订货协议商定有关事项。
