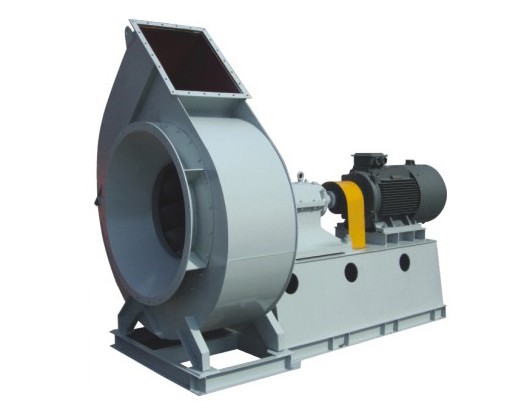

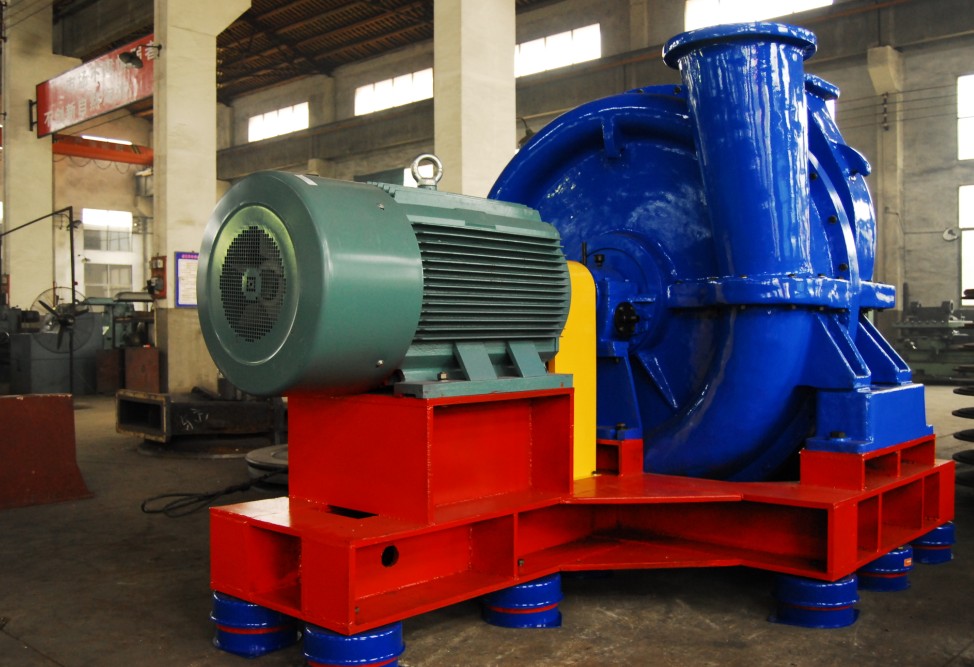

9-26型高压离心通风机

作者：admin 发布时间：2023-09-16 11:10 浏览次数 :

一、用途

9-26型离心通风机，一般用于锻治炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性、不自燃、不含粘性物质之气体。介质温度一般不超过50℃（达到温度不超过80℃）介质中所含尘土及硬质颗粒不大于150mg/m3。

二、型式

本通风机为单吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。

通风机可制成右旋和左旋两种型式。从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。

风机的出口位置以机壳的出口角度表示。“左”、“右”旋均可制成0°、45°、90°、135°、180°、225°共六种角度。

风机的传动方式为A式（№4～6.3）和D式（№7.1～16）两种。

三、结构

№4～6.3主要由叶轮、机壳、进风口、支架等组成；№7.1～16主要由叶轮、机壳、进风口、传动组等组成。

叶轮：叶片为16片，属前向弯曲叶型，叶轮扩压器外缘圆周速度不超过140m/s。叶轮成形后经静、动平衡校正，故运转平稳。

机壳：用普通钢板焊接成蜗形壳整体。

进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组件上。

传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢材加工制成，轴承箱整体铸造，采用滚动轴承，用轴承润滑脂润滑

机号	传动方式	转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	电动机		橡胶垫 4个	螺栓螺母 4套
机号	传动方式	转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	型号	kw	橡胶垫 4个	螺栓螺母 4套
4	A	2900	1	2198	3852	74.7	3.11	3.7	Y132S1-2	5.5	13×90	M10×45
			2	2368	3820	75.5	3.28	3.9
			3	2536	3765	75.7	3.46	4.1
			4	2706	3684	75	3.65	4.4
			5	2877	3607	73.8	3.86	4.6
			6	3044	3502	72.1	4.06	4.9
			7	3215	3407	70	4.29	5.2
4.5	A	2900	1	3130	4910	76.1	5.51	6.3	Y132S2-2	7.5	13×90	M10×90
			2	3407	4863	77.1	5.87	6.8
			3	3685	4776	77.1	6.24	7.2
			4	3963	4661	76	6.64	7.6	Y160M1-2	11	16×100	M12×50
			5	4237	4545	74.5	7.06	8.1
			6	4515	4412	73.2	7.54	8.7
			7	4792	4256	70	7.97	9.2
5	A	2900	1	4293	6035	77.2	9.12	10.5	Y160M2-2	15	16×100	M12×50
			2	4706	5984	78.2	9.8	11.3
			3	5114	5869	78	10.48	12
			4	5527	5725	76.7	11.23	12.9
			5	5941	5553	74.9	12	13.8
			6	6349	5381	72.7	12.81	14.7
			7	6762	5180	70	13.65	15.7	Y160L-2	18.5	16×100	M12×50
5.6	A	2900	1	6032	7610	77.2	16.09	18.5	Y180M-2	22	16×100	M12×50
			2	6612	7546	78.2	17.27	19.9
			3	7185	7400	78	18.47	21.2
			4	7766	7218	76.6	19.79	22.8	Y200L1-2	30	20×100	M16×60
			5	8346	7000	74.9	21.15	24.3
			6	8919	6781	72.7	22.57	26
			7	9500	6527	70	24.06	27.7
6.3	A	2900	1	8588	9698	77.2	28.99	33.3	Y225M-2	45	20×100	M16×60
			2	9415	9616	78.2	31.12	35.8
			3	10230	9429	78	33.28	38.3
			4	11056	9195	76.7	35.66	41
			5	11883	8915	74.9	38.12	43.8
			6	12699	8636	72.7	40.67	46.8	Y250M-2	55	25×130	M20×75
			7	13525	9310	70	43.35	49.9	Y250M-2	55	25×130	M20×75

机号	传动方式	转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	电动机		联轴器 1套		螺栓螺母 4套
机号	传动方式	转速 r/min	序号	流量 m3/h	全压 Pa	内效率 %	内功率 kw	所需功率 kw	型号	kw	联轴器 1套		螺栓螺母 4套
7.1	D	2900	1	12292	12427	77.2	52.7	61.8	Y280S-2	75	TL8	65×142	M20×500
			2	13475	12321	78.2	56.57	66.4			TL8	65×142
			3	14643	12078	78	60.49	71			(200-65×65)
			4	15826	11776	76.7	64.84	76.1	Y315S-2	110	TL8	65×142	M24×630
			5	17009	11415	74.9	69.3	81.3			TL8	65×142
			6	17177	11055	72.7	73.94	86.8			(200-65×65)
			7	19360	10635	70	78.82	92.5			(200-65×65)
8	D	2900	1	17584	15955	77.2	95.72	112.3	Y315M-2	132	TL8	65×142	M24×630
			2	19277	15818	78.2	102.73	120.9			TL8	65×142
			3	20947	15504	78	109.86	128.9			(200-65×65)
			4	22640	15112	76.7	117.75	138.2	Y315L2-2	220	TL8	65×142	M24×630
			5	24332	14644	74.9	125.85	147.7			TL8	65×142
			6	26003	14177	72.7	134.28	157.6			(200-65×65)
			7	27696	13634	70	143.14	168			(200-65×65)
8	D	1450	1	8792	3834	77.2	11.96	14	Y180M-4	18.5	TL8	48×112	M12×300
			2	9639	3802	78.2	12.84	15.1				48×112
			3	10473	3729	78	13.73	16.1				65×142
			4	11320	3638	76.7	14.72	17.3				65×142
			5	12166	3529	74.9	15.73	18.5			(200-65×48)
			6	13001	3421	72.7	16.79	19.7	Y200L-4	30	TL8	55×112	M16×400
			7	13848	3294	70	17.89	21	Y200L-4	30	TL8	65×142	M16×400
9	D	1450	1	12518	4869	77.2	21.56	25.3	Y200L-4	30	TL8	55×112	M16×400
			2	13723	4828	78.2	23.14	27.2			TL8	65×142
			3	14913	4736	78	24.75	29			(200-65×55)
			4	16118	4620	76.7	26.53	31.1	Y250M-4	45	TL8	60×142	M16×400
			5	17322	4481	74.9	28.35	33.3			TL8	65×142
			6	18512	4343	72.7	30.25	35.5			(200-65×60)
			7	19717	4181	70	32.24	37.8			(200-65×60)
10	D	1450	1	17172	6143	80.4	38.69	41.9	Y250M-4	55	TL8	65×142	M20×500
			2	19319	6056	81.2	39.19	46			TL8	65×142
			3	21465	5920	80.4	43.02	50.5			(200-65×65)
			4	23612	5761	78.6	47.1	55.3	Y280S-4	75	TL8	75×142	M20×500
			5	25758	5560	76	51.35	60.3			TL8	65×142
			6	27905	5309	73	55.35	65			(200-65×75)
			7	30052	5065	70	59.34	69.6			(200-65×75)
11.2	D	1450	1	24142	7747	80.4	62.9	73.8	Y315S-4	110	TL9	80×175	M24×630
			2	27142	7637	81.2	69.07	81			TL9	85×175
			3	30157	7464	80.4	75.82	89			(240-85×80)
			4	33173	7264	78.6	83.01	97.4			(240-85×80)
			5	36189	7009	76	90.5	106.2	Y315M-4	132	TL9	80×175	M24×630
			6	39205	6691	73	97.54	114.5			TL9	85×175
			7	42221	6382	70	104.58	1227			(240-85×80)
11.2	D	960	1	15973	3346	80.4	18.25	21.4	Y225M-6	30	TL9	60×142	M16×400
			2	17969	3299	81.2	20.04	23.5			TL9	85×175
			3	19966	3225	80.4	22	25.8			(240-85×60)
			4	21963	3140	78.6	24.09	28.3			(240-85×60)
			5	23959	3031	76	26.26	30.8	Y250M-6	37	TL9	65×142	M20×500
			6	25956	2895	73	28.31	33.2			TL9	85×175
			7	27953	2763	70	30.35	35.6			(240-85×65)
12.5	D	960	1	33540	9713	80.4	108.91	127.8	Y315L1-4	160	TL9	80×175	M24×630
			2	37732	9575	81.2	119.6	140.3			TL9	85×175
			3	41925	9356	80.4	131.3	154.1			(240-85×80)
			4	46117	9103	78.6	143.75	168.7	Y355M2-4	250	TL10	100×215	M24×630
			5	50310	8782	76	156.7	183.9			TL10	85×175
			6	54503	8381	73	168.9	198.2			(290-85×100)
			7	58695	7993	70	181.1	212.5			(290-85×100)
12.5	D	960	1	22206	4179	80.4	31.61	37.1	Y280S-6	45	TL9	75×142	M20×500
			2	24981	4121	81.2	34.71	40.7			TL9	85×175
			3	27757	4028	80.4	38.1	44.7			(240-85×75)
			4	30533	3921	78.6	41.72	49	Y315S-6	75	TL9	80×175	M24×630
			5	33309	3785	76	45.48	53.4			TL9	85×175
			6	36064	3615	73	49.02	57.5			(240-85×80)
			7	38860	3450	70	52.56	61.7			(240-85×80)
14	D	1450	1	47121	12285	80.4	191.94	225.2	355M2-4	250	TL10	100×215	M24×630
			2	53011	12109	81.2	210.78	247.3	355M2-4	250	TL10	95×175
			3	58902	11830	80.4	231.39	271.5	JS-138-4	410	TL11	85×175
			4	64792	11508	78.6	253.33	297.3				85×175
			5	70682	11099	76	276.16	324.1				95×175
			6	76572	10539	73	279.66	349.3				95×175
			7	82463	10095	70	319.16	374.5			(350-95×85)
14	D	960	1	31197	5262	80.4	55.7	65.4	Y315S-6	75	TL10	80×175	M24×630
			2	35097	5188	81.2	61.17	71.8	Y315S-6	75	TL10	95×175	M24×630
			3	38997	5071	80.4	67.15	78.8	Y315L1-6	110	TL10	80×175	M24×630
			4	42897	4936	78.6	73.25	86.3				80×175
			5	46796	4764	76	80.15	94				95×175
			6	50696	4549	73	86.39	101.4				95×175
			7	54596	4341	70	92.63	108.7			(240-95×80)
16	D	1450	1	70339	16250	80.4	374.22	439.1	JSQ147-4	500	TL11	110×215	M36×1000
			2	79131	16014	81.2	410.95	482.2	(3000V)	500	TL11	95×175	M36×1000
			3	87923	15640	80.4	451.14	529.4	JSQ-158-4	850	TL12	120×215	M36×100
			4	96716	15210	78.6	493.92	579.6				120×215
			5	105500	14663	76	538.43	631.8				95×175
			6	114300	13983	73	580.35	681	(3000V)			95×175
			7	123090	13324	70	622.26	730.2	(3000V)		(410-95×120)
16	D	960	1	46569	6911	80.4	108.6	127.4	Y355M1-6	185	TL11	100×175	M24×630
			2	52390	6813	81.2	119.26	139.9				100×175
			3	58211	6659	80.4	130.92	153.6				95×175
			4	64032	6481	78.6	143.34	168.2				95×175
			5	69854	5254	76	156.25	183.3			(350-100×95)
			6	75675	5971	73	168.42	197.6	Y355M3-6	220
			7	81496	5696	70	180.58	211.9	Y355M3-6	220
